Trong hệ thống động cơ hiện đại, việc đo lường chính xác lượng không khí đi vào buồng đốt đóng vai trò then chốt trong việc kiểm soát hỗn hợp nhiên liệu – không khí, từ đó ảnh hưởng trực tiếp đến hiệu suất vận hành và mức tiêu thụ nhiên liệu. Một trong những bộ phận đảm nhiệm chức năng này chính là cảm biến lưu lượng khí nạp (MAF – Mass Air Flow sensor).
Bài viết sau sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như cách kiểm tra cảm biến MAF để phát hiện sớm các vấn đề tiềm ẩn và đảm bảo chiếc xe luôn vận hành ổn định.
Cảm biến lưu lượng khí nạp (MAF – Mass Air Flow Sensor) là bộ phận quan trọng trong hệ thống điều khiển động cơ. Nó đo lưu lượng (khối lượng) không khí đi vào động cơ và tạo ra tín hiệu điện áp để ECU (bộ điều khiển động cơ) tính toán lượng xăng và thời điểm đánh lửa phù hợp. Cảm biến MAF thường được gắn trên ống dẫn khí giữa lọc gió và bướm ga, giúp động cơ biết lượng không khí cụ thể vào mỗi kỳ nạp. Nhờ đó, động cơ hoạt động tối ưu mà không chạy quá già (quá nhiều xăng) hay quá nghèo (thiếu xăng).

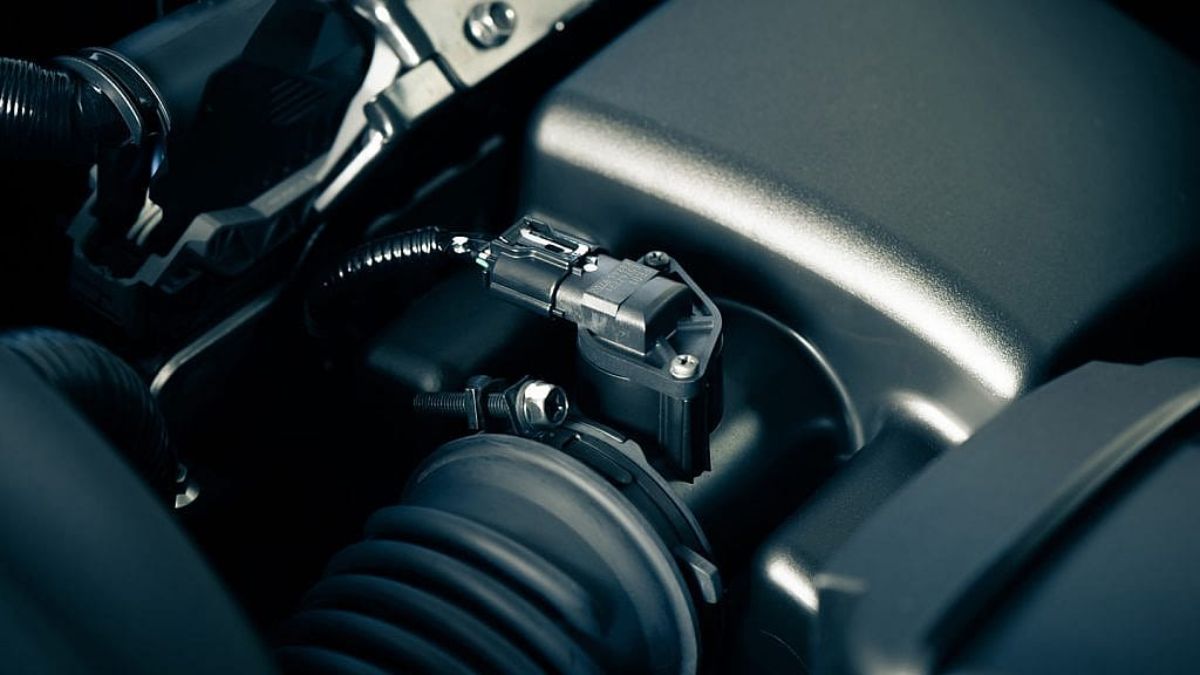

Hình 1: Cảm biến lưu lượng khí nạp đo lượng không khí vào động cơ để tối ưu hiệu suất và tiết kiệm nhiên liệu.
Hiện nay, cảm biến lưu lượng khí nạp hiện đại chủ yếu sử dụng thiết kế kiểu dây sấy, còn gọi là Hot Wire hoặc Hot Film. Về cơ bản, loại cảm biến này gồm ba thành phần chính:
Dây bạch kim được giữ ở một mức nhiệt độ ổn định và đặt trực tiếp trong luồng không khí nạp vào động cơ. Khi không khí đi qua, nó làm mát sợi dây này. Lượng dòng điện cần thiết để giữ cho dây luôn nóng sẽ thay đổi tùy theo lưu lượng khí đi qua. Mạch điện tử sẽ đo sự thay đổi này và tính toán chính xác lượng không khí đang đi vào động cơ.
Cảm biến còn có một nhiệt điện trở (thermistor) để đo nhiệt độ không khí trước khi vào buồng đốt. Thông tin này giúp điều chỉnh chính xác lượng nhiên liệu phun vào, vì không khí lạnh thường đặc hơn và cần nhiều nhiên liệu hơn, trong khi không khí nóng loãng hơn và cần ít nhiên liệu hơn.
Ngoài cảm biến kiểu dây nóng, vẫn còn một số loại MAF khác như cảm biến xoáy Karman hoặc loại dùng cánh trượt (vane meter), tuy nhiên hiện nay ít được sử dụng do kích thước lớn, dễ bám bẩn và độ chính xác không cao. Ưu điểm của cảm biến kiểu dây nóng là: kích thước nhỏ gọn, độ chính xác cao, ít bị ảnh hưởng bởi bụi bẩn và có độ bền tốt. Đây là lý do loại cảm biến này được ứng dụng phổ biến trong hầu hết các dòng xe hiện đại.
Cảm biến MAF hoạt động dựa trên nguyên lý “dây nóng” (Hot Wire). Dây bạch kim được đốt nóng đến một nhiệt độ ổn định nhờ dòng điện. Khi không khí nạp qua dây này, nó làm dây lạnh đi. Để giữ cho dây luôn ở nhiệt độ cố định, hệ thống điều khiển sẽ tăng dòng điện qua dây. Mức dòng điện cần dùng tăng lên tỷ lệ thuận với lưu lượng khí (luồng khí càng mạnh càng làm dây mất nhiều nhiệt). Từ đó, ECU có thể tính ra chính xác khối lượng không khí.
Với loại Hot Film, nguyên lý tương tự nhưng dùng tấm màng mỏng thay vì dây kim loại. Cảm biến MAF thường xuất ra tín hiệu điện áp 1–5V (hoặc tín hiệu xung) tỷ lệ với lưu lượng khí. Khi động cơ dừng (không có khí nạp), điện áp này vào khoảng ~0,98–1,02V.
Ví dụ, khi bạn đạp ga mạnh, nhiều không khí hơn được hút vào động cơ, cảm biến MAF sẽ làm dây sấy nguội hơn và yêu cầu dòng điện cao hơn để giữ nhiệt. Bộ điện tử thu dòng điện này và chuyển thành tín hiệu điện áp cao hơn gửi về ECU. Như vậy, ECU biết cần phun thêm nhiên liệu cho phù hợp. Ngược lại khi ga nhẹ, khí nạp ít, tín hiệu MAF giảm xuống.

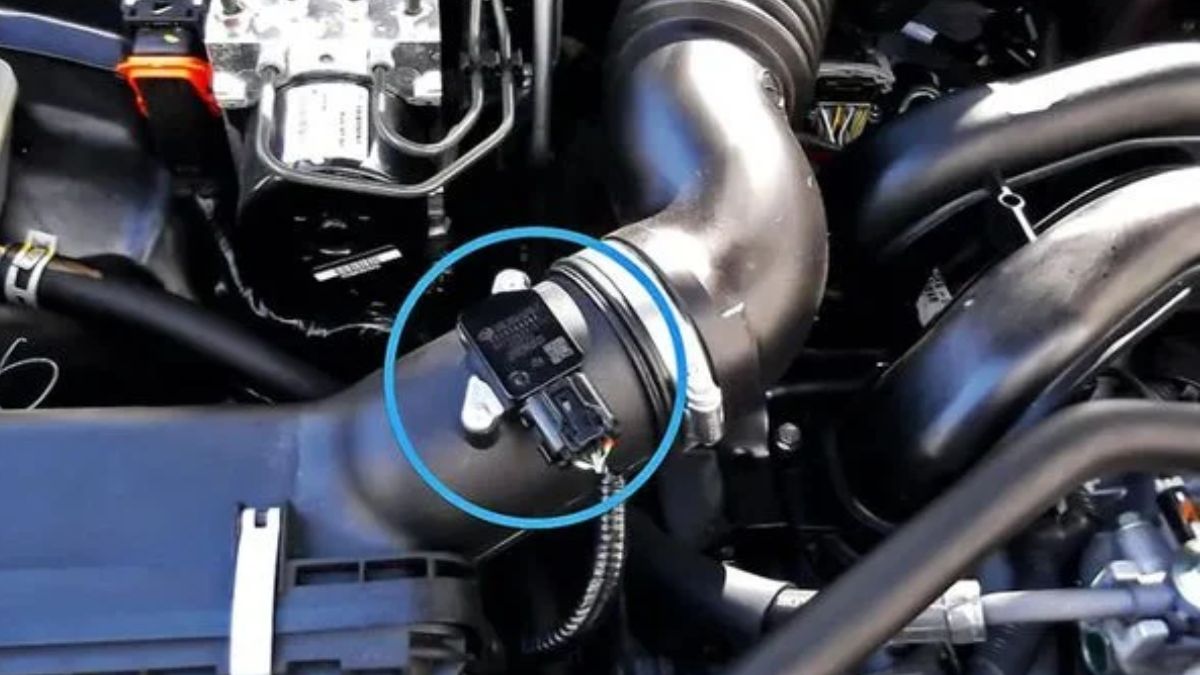

Hình 2: Cảm biến MAF đo lưu lượng không khí bằng cách theo dõi lượng điện năng cần thiết để giữ dây sấy luôn nóng trong luồng khí nạp.
Cảm biến lưu lượng khí nạp có vai trò chủ đạo trong việc điều tiết hỗn hợp xăng–khí và đảm bảo động cơ vận hành hiệu quả. Nhờ tín hiệu chính xác của MAF, ECU luôn biết được lượng không khí thực tế vào động cơ và điều chỉnh lượng nhiên liệu tương ứng. Kết quả là động cơ đạt công suất tối ưu, tiết kiệm xăng và giảm thiểu khí thải. Một MAF hoạt động tốt giúp động cơ êm ái ở mọi chế độ vận hành (đi đường trường, leo dốc, tăng tốc, đi chậm trong phố, v.v.), đồng thời kéo dài tuổi thọ bộ xúc tác nhờ hỗn hợp cháy chuẩn.
Đáng chú ý, bên cạnh MAF thì cảm biến MAP (Manifold Absolute Pressure) cũng đo lượng khí nạp nhưng theo cách khác (đo áp suất tuyệt đối trong ống nạp). Xe hiện đại thường có cả hai loại cảm biến này. Tùy hãng xe, ECU có thể dùng MAF hoặc MAP làm tín hiệu chính để tính toán lượng phun xăng cơ bản. Ví dụ, một số xe tin dùng cảm biến áp suất (MAP) là chính, trong khi hãng khác lại ưu tiên MAF. Tuy nhiên chung quy cả hai đều nhằm mục đích xác định chính xác lượng không khí đi vào động cơ để pha trộn nhiên liệu phù hợp.
Nếu cảm biến lưu lượng khí nạp MAF bị hỏng hoặc bẩn nặng, xe sẽ có nhiều dấu hiệu bất thường khi vận hành. Những dấu hiệu điển hình bao gồm:
Các dấu hiệu trên cho thấy MAF không hoạt động bình thường. Tuy nhiên, để chắc chắn cảm biến MAF có thật sự hỏng hay không, cần thực hiện các bước kiểm tra chuyên môn.

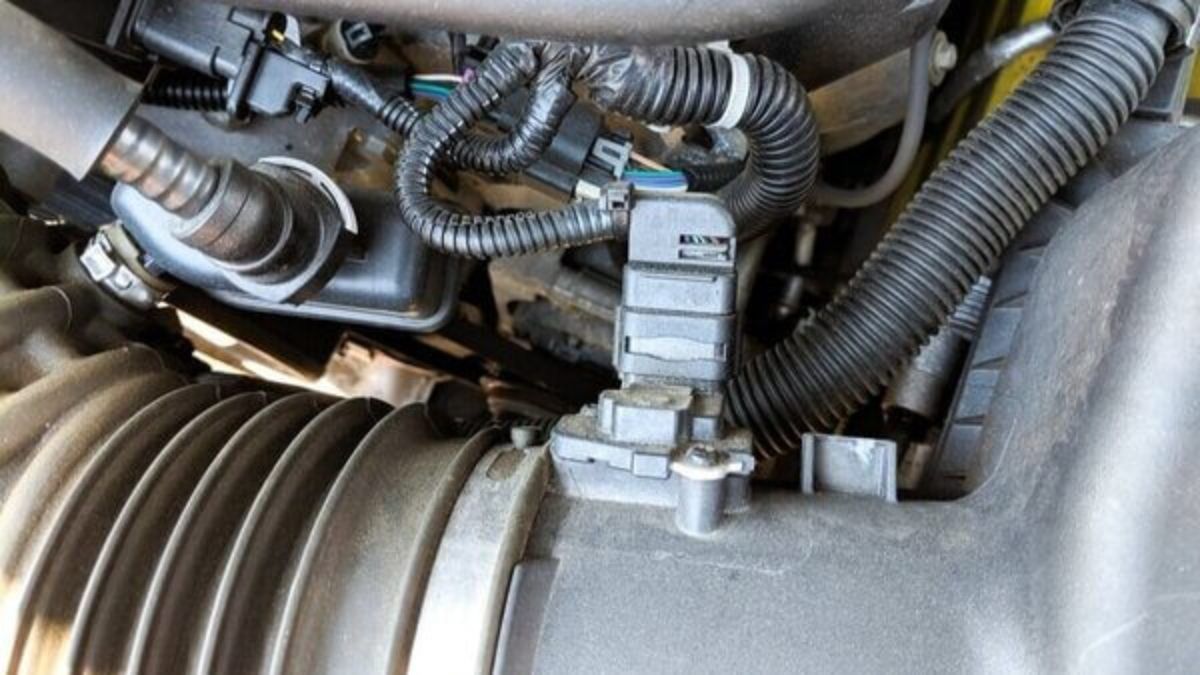

Hình 3: Xe bị ì máy, hao xăng hoặc động cơ chạy không ổn định có thể là dấu hiệu cảm biến MAF hỏng.
Khi nghi ngờ cảm biến MAF có vấn đề, bạn có thể kiểm tra theo các cách đơn giản sau (có thể dùng kết hợp):
Đây là cách nhanh và tiện nhất. Kết nối máy kiểm tra (scanner) với xe, đọc mã lỗi. Nếu phát hiện mã liên quan đến MAF (như P0101…), chứng tỏ cảm biến lưu lượng khí nạp có thể bị hỏng hoặc cho tín hiệu sai. Ngoài ra, máy chẩn đoán thường cho phép xem giá trị đo trực tiếp (data live) của MAF. Nếu giá trị này không tăng khi đạp ga (tức không thay đổi theo lưu lượng khí), thì khả năng MAF có vấn đề.
Sử dụng đồng hồ vạn năng (VOM) đo đầu ra của cảm biến. Theo thông số kỹ thuật, khi động cơ tắt (không nổ máy) điện áp MAF thường khoảng 0,98–1,02V. Ta có thể dò dây tín hiệu MAF rồi đo với đồng hồ. Sau đó, khởi động máy nổ không tải, rồi đạp ga. Điện áp đo được cần tăng theo lưu lượng khí. Nếu điện áp ban đầu không khoảng 1V, hoặc khi tăng ga điện áp không đổi (hoặc dao động thất thường), MAF có khả năng bị lỗi.
Cảm biến MAF là một bộ phận phô ra luồng không khí, nên rất dễ bám bụi, dầu mỡ, cặn bẩn. Tháo MAF ra ngoài và quan sát trực tiếp. Nếu thấy màng hoặc dây sấy bẩn dày, hãy dùng dung dịch vệ sinh MAF chuyên dụng (MAF cleaner) xịt vào phần cảm biến và để khô tự nhiên. Không dùng các dung dịch xịt thông thường hoặc xịt khí nén mạnh vì có thể làm hỏng vật liệu bên trong. Sau khi vệ sinh, lắp lại và kiểm tra lại các triệu chứng. Nhiều trường hợp MAF kém nhạy do bám bẩn sẽ được khắc phục bởi bước vệ sinh này.
Nếu sau khi làm sạch và kiểm tra điện áp mà MAF vẫn không hoạt động bình thường, nhiều khả năng cảm biến đã hư hỏng và cần được thay thế. Lưu ý rằng khi kiểm tra MAF, luôn thao tác nhẹ nhàng để tránh làm gãy dây sấy mỏng manh.
Cảm biến MAP (Manifold Absolute Pressure) đo áp suất tuyệt đối trong đường ống nạp khí, dùng để ước lượng lượng không khí đi vào động cơ. Trong khi đó, cảm biến MAF đo trực tiếp lưu lượng/khối lượng không khí. Trên thực tế xe hiện đại thường có cả hai. Tùy nhà sản xuất, ECU có thể dùng MAF hoặc MAP làm tín hiệu chính để tính lượng nhiên liệu cần phun.
Có thể. Nên tháo MAF ra khỏi xe và dùng dung dịch vệ sinh chuyên dụng (MAF cleaner) phun lên bộ phận cảm biến theo hướng dẫn nhà sản xuất. Thông thường chủ xe nên kiểm tra vệ sinh MAF sau mỗi 20.000–30.000 km, hoặc khi xuất hiện dấu hiệu vận hành không ổn (như hụt ga hay khó nổ máy ở chế độ không tải).
Hầu hết xe đời mới sẽ gặp vấn đề khi cảm biến MAF mất tín hiệu. Theo thử nghiệm, nếu ngắt kết nối MAF trên nhiều xe, ECU sẽ bật chế độ dự phòng (“limp mode”), trong đó xe vẫn chạy được nhưng mất nhiều công suất, tăng tốc yếu và hao xăng nhiều hơn. Ở một số xe cũ hơn, dù động cơ có thể tiếp tục nổ, nhưng sẽ rất giật cục, hụt hơi và đèn báo lỗi sẽ sáng liên tục. Do đó, không nên để cảm biến MAF hỏng mà không xử lý, vì nó ảnh hưởng lớn đến hiệu suất và độ ổn định của xe.
Nếu sau khi kiểm tra, vệ sinh mà cảm biến vẫn báo lỗi hoặc xe vẫn chạy kém, rất có thể cảm biến MAF đã hỏng. Ngoài ra, nếu máy đã chẩn đoán mã lỗi liên quan đến MAF (như P0102/P0103), hay dây dẫn kết nối đã bị lỏng/đứt, thường cần thay MAF mới. Khi thay cần sử dụng loại đúng chủng loại với xe và lắp đúng cách để đảm bảo hoạt động chính xác.

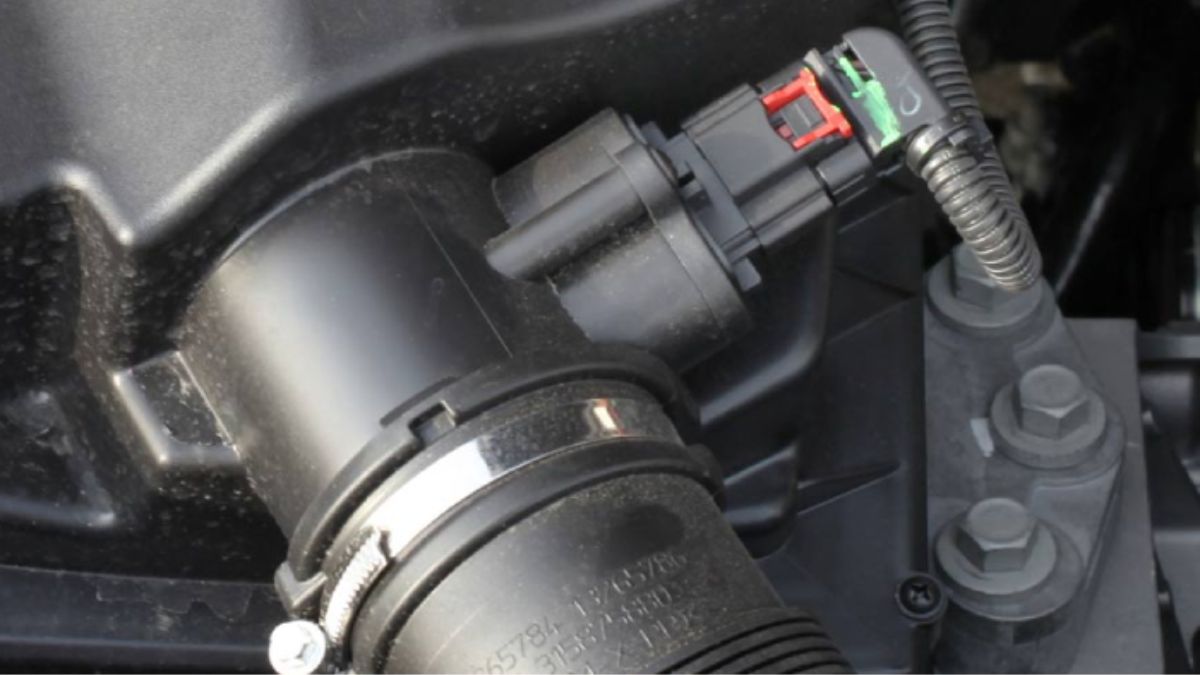

Hình 4: Giải đáp thắc mắc giúp bạn hiểu rõ hơn về cảm biến lưu lượng khí nạp.
Cảm biến lưu lượng khí nạp (MAF) tuy nhỏ bé nhưng lại đóng vai trò vô cùng quan trọng trong việc đảm bảo hiệu suất vận hành và tiết kiệm nhiên liệu cho động cơ. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, các dấu hiệu hư hỏng cũng như cách kiểm tra cảm biến MAF không chỉ giúp người dùng bảo dưỡng xe đúng cách mà còn phòng tránh được những sự cố không mong muốn. Hãy định kỳ kiểm tra và vệ sinh cảm biến để chiếc xe của bạn luôn vận hành ổn định, bền bỉ và tiết kiệm hơn theo thời gian.
